頭部伝達関数の測定は，清水建設技術研究所の無響室において1996年に行われた．

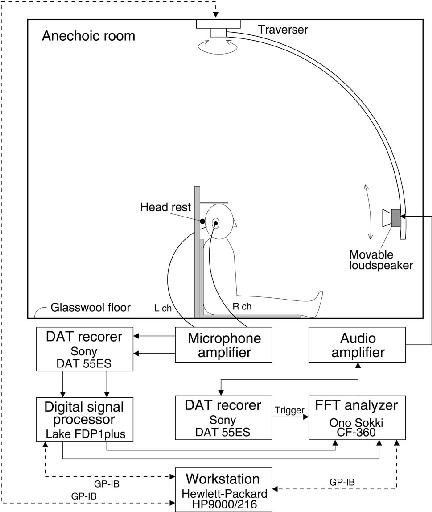

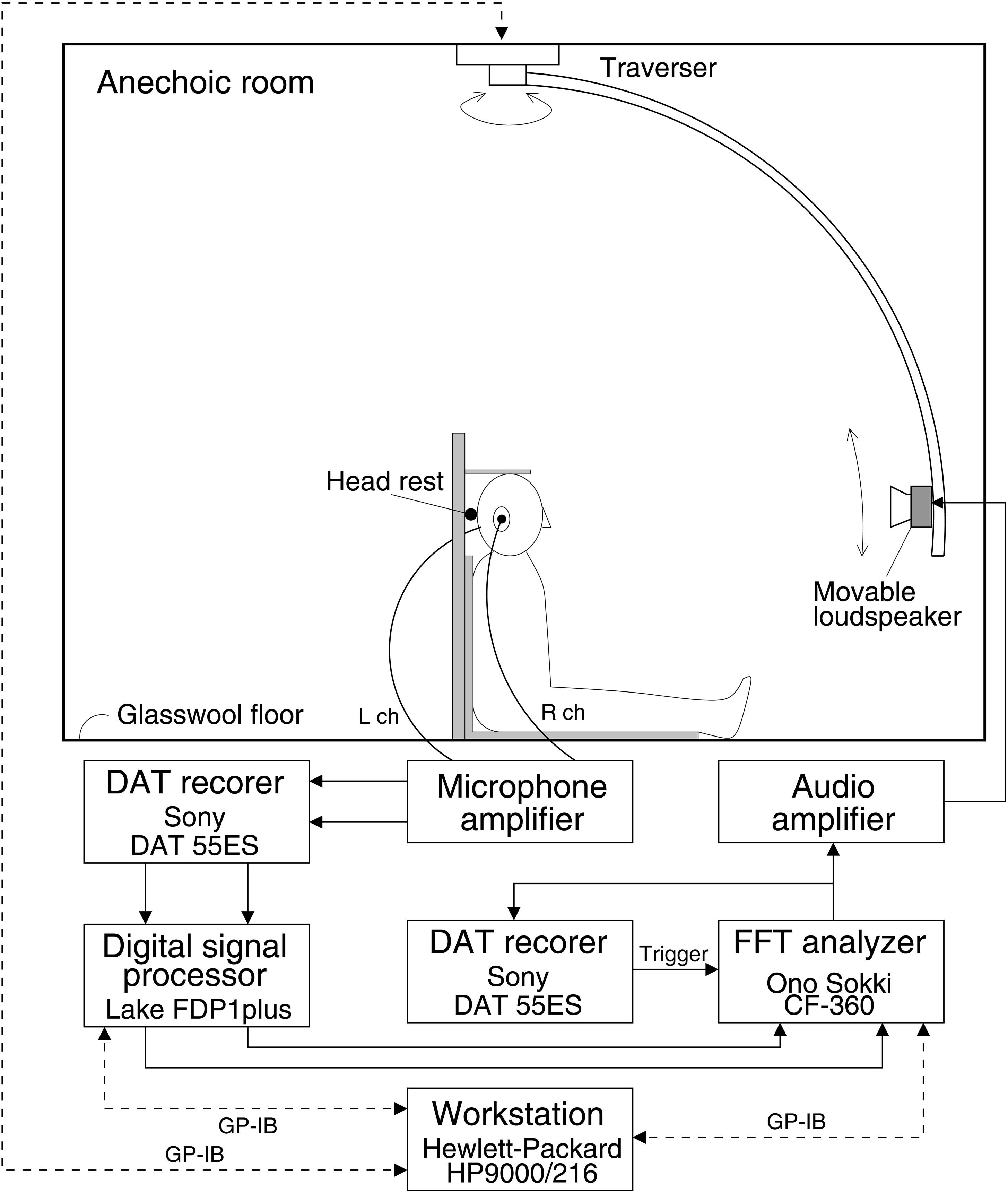

測定系を以下の図1に示す．被験者は，グラスウールのシートでできた無響室の
床に置かれた，ヘッドレストのついた座椅子型の器具の上に足を伸ばして座った．
無響室にとりつけられたトラバーサは，任意の角度に回転させることが可能で，
そのアームにとりつけられたスピーカは，アームに沿って動かすことができる．
結果として，スピーカを，被験者を囲む上半球(半径：1.2 m)上を動くことが可
能である．
インパルス応答測定の音源信号には，時間引き延ばしパルス
を用いた．被験者の両耳に，小さなエレクトレット型のマイクロホンを，ピアノ
線を用いて固定した．マイクロホンの出力は，アンプによって増幅された後，
A/D変換されてDSPにおいて逆フィルタを畳み込んだ．サンプリング周波数は44.1
kHzであり，それぞれの測定点において8回の同期加算を行った．

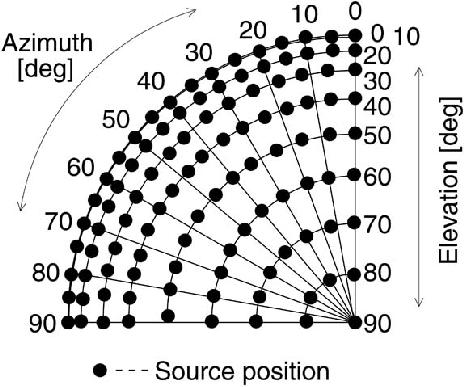

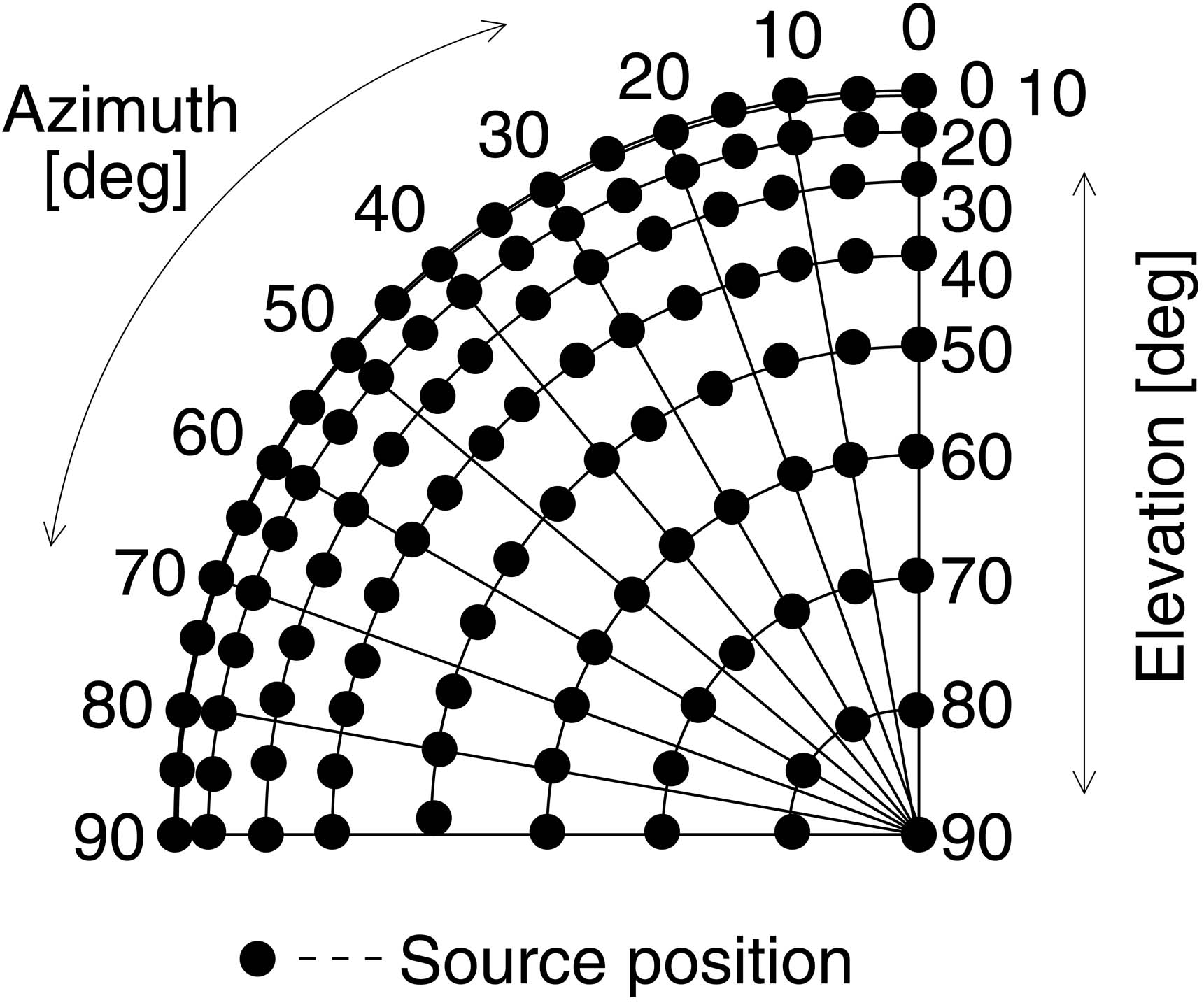

このような条件で，3名の男性被験者の頭部伝達関数を測定した．音源の位置は，
上の図2に示された●の点である．仰角により設置する音源の角度間隔を変えた．
その概略を表1に示す．結果として，合計454点の頭部伝達関数を測定した．測定
の間，被験者には動かないように指示をしたが，全方向の頭部伝達関数を測定す
る間に8〜9回の休憩をはさんだ．それらの休憩により，被験者の頭部の位置が変
化しないよう配慮した．被験者1人あたりの測定時間は約4時間であった．
表1：HRTFの測定方向の仰角による変化
| 仰角 [°] | 角度間隔 [°] | 測定点数 |
|---|
| 0 | 5 | 72 |
|---|
| 10 | 5 | 72 |
|---|
| 20 | 5 | 72 |
|---|
| 30 | 6 | 60 |
|---|
| 40 | 6 | 60 |
|---|
| 50 | 8 | 45 |
|---|
| 60 | 10 | 36 |
|---|
| 70 | 15 | 24 |
|---|
| 80 | 30 | 12 |
|---|
| 90 | --- | 1 |
|---|
| 計 | | 454 |
|---|
測定された各インパルス応答に対して，512ポイント長の矩形窓を適用して切
り出しを行った．このとき，インパルス応答の最大値が窓の中心付近となるよ
うに窓の位置を合わせ，かつ，左右耳までの経路差によって元から存在する相
対的な時間差（位相差）は保たれるようにした．具体的には以下の通りである．
- 基準方向として最も遅延時間が長いと思われる，耳と反対方向のイ
ンパルス応答に対して，その最大値となるところに矩形窓の中心を合わせ窓をかける．
- 他の方向については，窓の位置を
aのものと同じにする（したがって必ずしも中心が応答の最大値の位置とはな
らない）ことで，各応答間の相対的な時間差が変わらないようにした．
- たとえば，城戸健一 他，基礎音響工学(コロナ社)
…音響学一般
- たとえば，J. Blauert，森本政之，後藤敏幸 編著，空間音響(鹿島出版会)
…HRTFの定義，聴覚における空間知覚について
- Yôiti Suzuki, Futoshi Asano, Hack-Yoon Kim and Toshio Sone,
"An optimum computer-generated pulse signal suitable for the
measurement of very long impulse responses,"
J. Acoust. Soc. Am., 97(2),
1119-1123(1995).
…時間引き延ばしパルスについて
|
